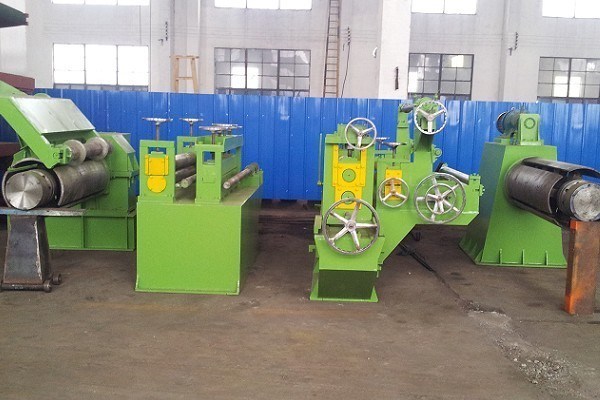

つや出しの版のためのライン 50Hz を切り開く簡単なステンレス鋼のコイル

つや出しの版のためのライン 50Hz を切り開く簡単なステンレス鋼のコイル

• 適用: CR/HRC/stainless の鋼鉄 /galvanized
• コイルの版の厚さ: 0.3-2mm
• コイルの版の幅: 1250mm
• コイルの重量: 5MT （最高）
• 回線速度: 0-40m/min

つや出しの版 0.3mm のためのラインを厚く切り開く簡単な鋼鉄コイル 1250mm の幅

指定:

1.Manual は拡大し、縮めます非コイラー（1 単位）を

1）構造: 4 本の関係の棒は手動で調節し、機械的にモーター ドライブは鋼鉄伸びることをすることを巻き。

2）指定: Φ520max/480min×1250 （ローラーの幅）

3）速度を確かめる 5.5kw 周波数変換制御は調節可能であり、受動態および活動的な伸びるモデル両方が装備されています

4.）最大キャパシティ: 簡単な支持の立場との 5T。

2. 貯蔵ピット 1

1) それは基礎図に従ってされるべきです。

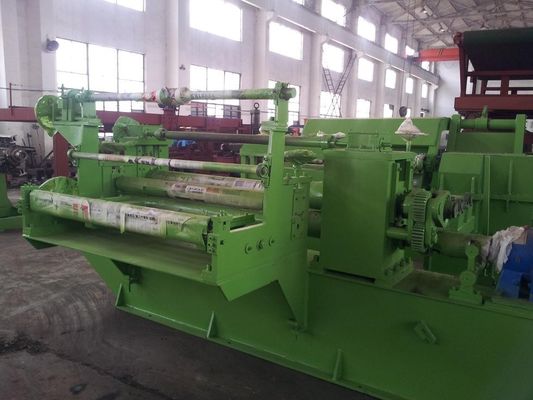

3.Φ300×1250mm ディスク スリッター（1 単位）

1) 刃の指定: Φ300×Φ160×15 材料: スペーサの刃の 6CrW2Si および 10 部分そして一組およびゴム リングは自由に機械を与えられます（顧客は切り開く数によって刃の余分な物の購入を缶詰にします）

2) processable 材料の厚さ: δ=1mm.

3) processable 材料の幅: B≤1250

4) 電動機: 速度を制御する 15KW 周波数変換制御モーター。

5) スリッターは記入項目ガイド装置によって設計されています

6）速度を切り開くこと: v=40m/min.

4. スクラップの巻取り機

5. 貯蔵ピット 2

1）基礎図に従ってされるべきです。

前分かれる 6.First および出版物装置（1 単位）

1) それは切り開くことの後で装置を導き、分けることが装備されています。

2) それはまた recoiler へマッチである設計し、および recoiler の堅い質を保証します張力出版物によって。

7. 油圧打抜き機

1）二重柱の打抜き機は後張力出版物整理されました

2) 2）打抜き機は切断の質を保障するために 9CrSi 刃を採用します。

3）独立した張力場所が切断をすることを装備します。

4) それはコイルの頭部そして端を切り、固定長の切断をすることに使用されます。

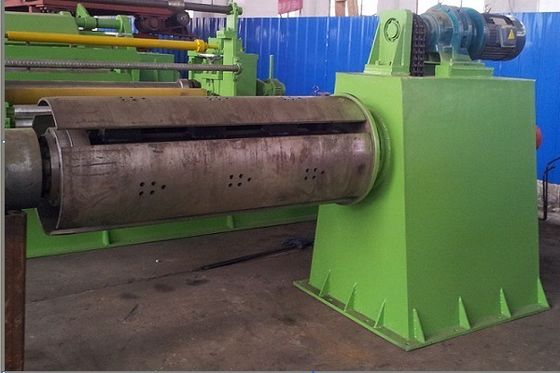

8. Φ520 （MAX） ×1250 機械 recoiler （1 単位）

1）シャフトの指定: Φ520/480minx1250;

2）容量: 簡単な支持の立場との P≤5T

3）モーター: 30KW 周波数変換制御モーター。

4）速度: v=38m/min （平均）。

9. 二番目に分かれ、押す装置（1 単位）

1) この装置は recoiler に質を確かめるために堅く協力し、

2）スペーサは量の 9CrSi 合金材料 3 つの分けられたシャフトで分かれる 15 部分です。

。

10.Electrical 制御場合（1 単位）

1）全ラインの速度を制御します。 主要な操作テーブルは最高からの低速への全ライン変更作ることができます。 そしてそれはまた機械に版を手動で作ることができます。

適用:

ZJX-0.3-2X1250mm の簡単な油圧切り開くラインは CR/HRC/stainless 鋼鉄 /galvanized を切り開くために次のプロセスのために準備するために使用されます。

比較優位:

1. 作動すること便利
2. 価格への性能の高い比率
3. 整頓された反動
