スイベル・ジョイントおよび柔らかい金属の管が付いているプラスチック床 4 ロール カレンダー機械耐久財

適用:

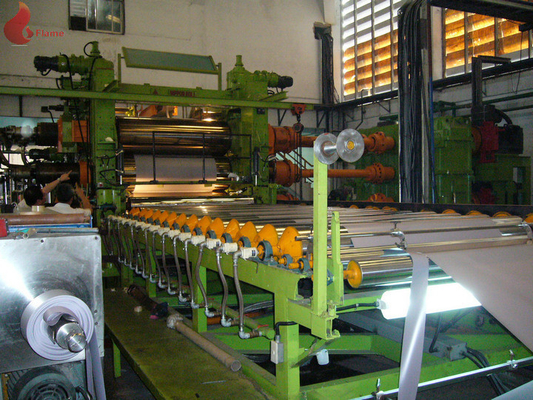

4 つのロール カレンダーは旗のような柔らかいポリ塩化ビニール プロダクトを製造するためにカレンダー ラインで主に使用されます。

フィルム、プラスチック leatheroid 床、ポリ塩化ビニール等を包む袋を詰める衣服。

主要な特性

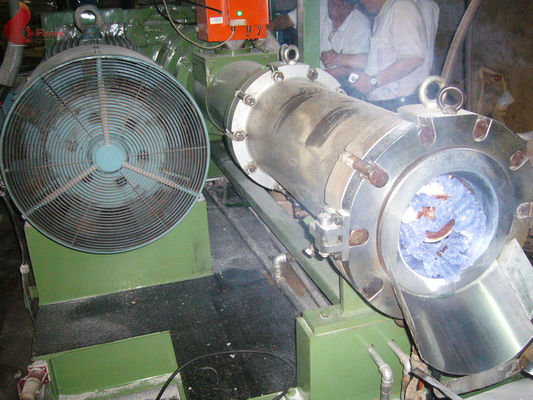

SY610-4Γ1830 タイプ 4 ローラーのカレンダーおよび付属装置

A.カレンダー（ホスト・マシン）

1.カレンダー: 上からの材料に与え、底、ローラーの直径Ф610 mm、ローラーの表面の幅 1830mm、周囲の訓練およびオイル暖房、カレンダー 5-50m/min.の回線速度から最終的な生産をして下さい。 カレンダーのローラーから出て来る部分にローラーの間隔の表示器具のギャップがあります。 右の運転。

ローラー

2. 1# および 2# ロールは冷た鋳造物の合金のローラーおよび周囲の訓練の表面の硬度 HS68-74 の ° C、ローラーの表面の堅いのでうまくのコーティング厚さ 0.1mm のローラーの表面荒さの RA = 0.05μの表面の広範囲の精密 0.01mm 粉砕をクロムめっきにします;

3# および 4# ローラーの材料は、ロールの表面の堅いクロムめっき処理する、合金の鍛造材の欠陥の検出コーティング厚さ 0.18mm の hardness> HRC60 の ° ロール、表面荒さの RA = 0.01μの表面の広範囲の精密 0.05mm、転がします表面温度を 230 以下 ° C のロール表面温度の間違いの ± 1 の ° C ではないです;

1-4# ローラーは持っていませんでした中間の高さ、1-4 を浮上します | ローラーすべて周囲の訓練、良い粉砕の後でピンホールなしで、ローラーの磨かれたプロセス ガス抜き処理クロムめっきにするローラーの表面。

3# および 4# ローラーの熱い製造所の処理の後の堅いクロムめっき。

忍耐

3.使用に耐えます瓦房店市の生産の先を細くすること軸受け、軸受け台の使用延性がある鉄。

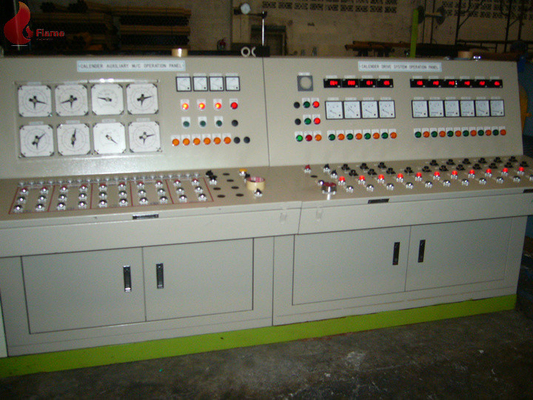

伝達および力

4.カレンダーの 1# ローラーそして 4# ローラーの力を運転して下さい: 55KW （このカレンダーの主要な、付属装置の使用 AC モーターで）、および残りの 2# および 3# ロール: 75KW 力。 本管および補助者は連結およびまた分割によって速度を調整できます。 （カレンダーは停電のバイヤーが購入する緊急の開封具、UPS 装置が装備されています）。 カレンダーのモーターは AC モータ速度の規則、Siemens Beide モーター、日本 Yaskawa 知事を、他の electricals 採用します上海シュナイダーを採用します。

制御可能なピッチ

制御可能なピッチ装置: 1 時、2 時、および 4# ローラーで setted。 3 | ローラーは固定ローラーです。

軸線の十字

5.カレンダー 3# ローラーによって取付けられるシャフト交差装置は、規則 20mm を、調節しますドライブを運転する速度 3mm/min を交差させます: 惑星の減力剤の三相ブレーキ モーターを搭載する各端に伝達部品の整理を見つけ、除去するのにの、みみず制御クロスオーバー量に紡錘を、反対側の使用の紡錘と軸受け台間の普遍的な球接合箇所の頭部は合わせる、ギヤが、使用接続する普遍的な球接合箇所の頭部および水圧シリンダ水圧シリンダ使用されています。

前曲がること

6. 4# ローラーは 4# ローラーの主要な軸受けの外側に、肯定的な曲がること取付けられている、前荷装置を具体化します水圧シリンダによって曲げを、曲がる量です調節可能、油圧圧力の調節によって具体化されて、最高の曲がる量ですロール高さ 0.05mm と同等備えています。

棚

7。 カレンダーの棚は軸受け終わり、ステンレス鋼の棚に従って熱処理の後でおよび、ローラーの表面および棚の壁のファイルを開く 15 cm を溶接される 40mm の鋼板使用します。 除去のローラーと 4# ローラー間の間隔は 5mm です。

注油

8.強制される薄いオイルと油を差される軸受-働くとき軸受のための循環の潤滑装置はおよび曲がる軸受け潤滑、自動周期、二重ポンプ システム（1 つのポンプおよびスペアーのための仕事のための 1 ポンプ）、圧力保護、あらゆる道の流れショー、潤滑油の自動温度調整（自動暖房および冷却）、オイル温度の過熱する保護、仕事および予備ポンプ転換できます。 軸受け潤滑はФ660 × と同じとして 2300 あります。

油圧圧力

9.油圧圧力: スペアーのためのロール・ベンディング、軸線の十字および浮彫りになる装置のための油圧場所の別個のセットは、働いている間）可変的な油ポンプ 2 のセットを採用します（仕事のための 1 つおよび 1 は、互い転換することができます。 調節可能手動でできる、そして圧力表示、油圧場所の標準構成と油圧圧力によって曲がり、浮彫りになるローラー。

熱すること

10.カレンダーの暖房装置 4 のセットは、各ローラー 1 セット、オイルの暖房用石油ポンプ モーター力 5.5KW を必要とします; オイル暖房が制御オイル温度にスマートな 2 組の比例した弁が、各ローラー装備されている時最高の暖房温度 230 の ° C の正確さの ± 1 の℃。 水冷の器具を使って。

罷業者の版

11.装置: 1# および 2# ローラーの一定の罷業者の版装置、モーター減力剤ドライブねじナットはおよびそれから罷業者の版を運転します、両端は単一行為を缶詰にしますまたはローラーが付いている連結、接触および罷業者の版は銅から成っています。 1 本の根ねじ 2 根の磨かれた棒。

非常ブレーキ

12。非常ブレーキ: ラック マウント 4 はセット、操作テーブルは非常停止スイッチを、とき出来事の非常停止、ローラーの回転 90° 以下（負荷および最高速度無し）および高速によるローラーの開いた小片取付けます。

指定:

取付けます及びデバッギング サービス:

1. 契約が確認された後、販売人は研修会の計画、ゴム製ローラーの基礎図表および図表、正方形の斧及びいろいろな種類のローラー供給します。 すべての操作解説書は販売人によって、余りに供給されます。

2. 販売人はバイヤーのためのガイドの取付けそしてダバッギングに 3-4 人の技術的な労働者を差し向けます;

3. バイヤーはそれらの指定かモデル予備の管および電気ワイヤーおよび販売人のちょうど助言を供給するべきです。

他の言葉:

1. 配達期間: 接触の後の全く 6 か月は確認されます。

2. 支払: 頭金として前もって T/T による総計の 30%、郵送物の前の T/T による総計の 70%。

3. 予備品: 販売人は自由に一組の無価値で傷つきやすい部品を提供します。 販売人はまた 1 つの年の使用に再度会う一組の予備品を買うためにバイヤーを提案します。 販売人は彼ののためのバイヤーへの予備品のリストが配達の前に選ぶことを示します。

4. 出現および色: 機械の出現そして色は販売人の標準に基づいています。 当然、私達はバイヤーの要求に従って顧客用またできます。

5. 電力: 上の引用語句は 380V/50Hz に基づいています。 追加料金が伸ばされてあり、特注の電力の条件の時間を作り出します。

6. 保証期間:

6-1。 機械: 巧妙なダバッギングの後の 1 年;

6-2。 電装品: 巧妙なダバッギングの後の 6 か月。

7. 外国によって耐えられるダバッギング サービスおよび費用:

7-1。 販売人は装置のインストールおよびダバッギング サービスの指導のためのバイヤーによって任命した場所に 3 人か 4 人の技術的な労働者（またはバイヤーの要求として多くを）送ります;

7-2。 バイヤーおよび販売人は両方次として対応する彼らの充満に耐えるべきです:

7-2-1。 販売人は中国でしかし査証充満を除いて要される料金を担当します;

7-2-2。 バイヤーは外国および査証充満の料金の費用を担当します。 この料金は支持者に限られなくて含んでいます:

a.往復切符;

b.出張の間の交通機関、食事、調節およびコミュニケーション料金;

c.手当（一人につき 1 日（幾日の計算マンパワー料金）米ドル 80.00: 出張の日からの中国へへの総日戻ること）;

D.訳者: バイヤーは販売人の技術的な労働者の便利なフィールド ワーク コミュニケーションと仕事を首尾よく完了するための訳者を雇うべきです。 さもなければ販売人は付加的な訳者を送ります。 バイヤーはこの費用を担当するべきです（a~d）を参照して下さい。
