ステンレス鋼の管が付いている高い伝達 OPGW 光学グラウンド ワイヤー
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ハイライト: | 頭上式のグラウンド ワイヤー,opgw の光ファイバ ケーブル,高電圧線 |
||
|---|---|---|---|

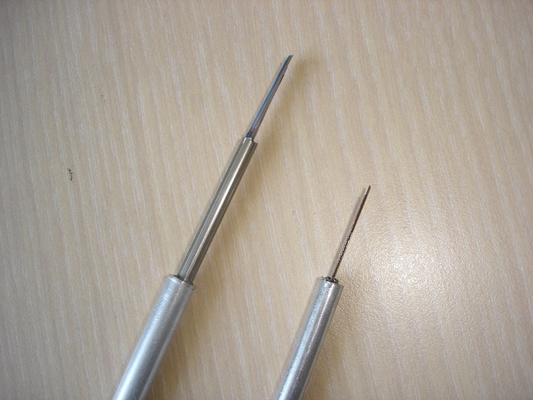

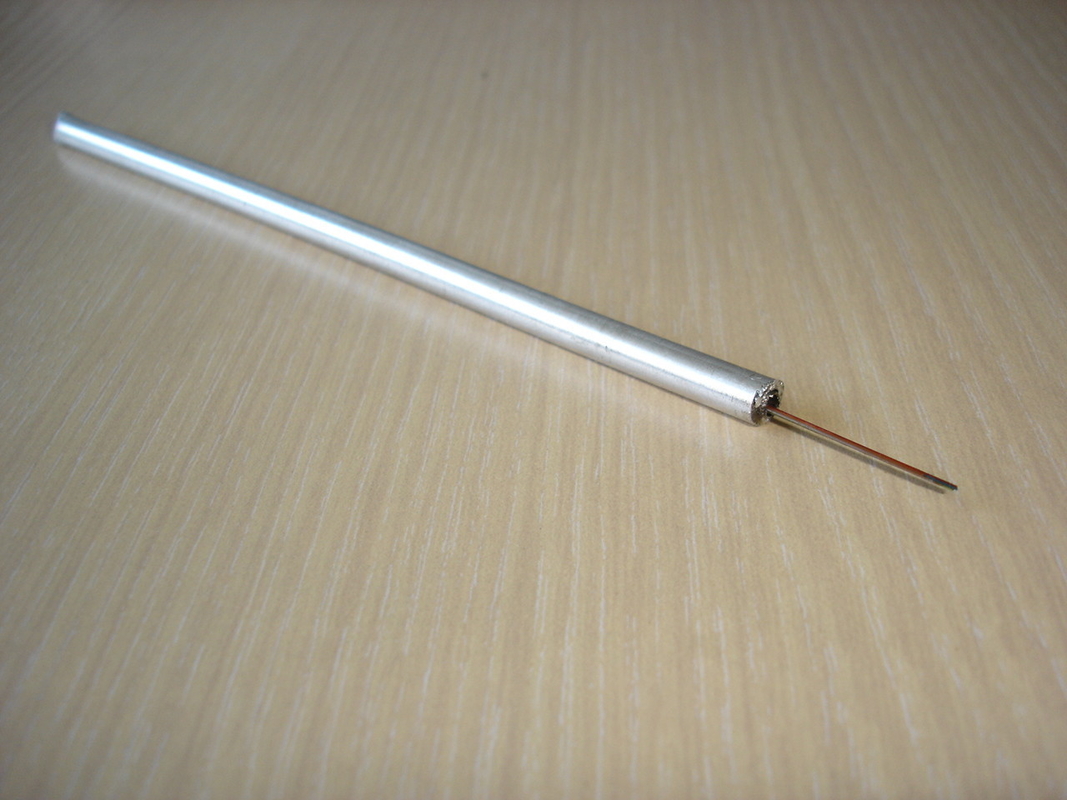

ステンレス鋼の管が付いている高い伝達 OPGW 光学グラウンド ワイヤー
記述:
OPGW ケーブルは光学グラウンド ワイヤーのための短いです; それは光ファイバーの合成の頭上式のグラウンド ワイヤーです。
OPGW ケーブルに 1つ以上の光ファイバーが中あり、ステンレス鋼の管、か継ぎ目が無いアルミニウム管を含んでいます。
適用
- それは 110KV、220KV、および/または 500KV のような高圧送電ラインで応用です。
- それは従来の空電、盾、頭上式の送電ラインのアース線を取り替えることができます
- それは電光からの高圧コンダクターを保護します。
- それはテレコミュニケーション道および第三者コミュニケーションを提供します
- それは声、ビデオまたはデータ信号の伝達に道を提供します。
指定:
| 記述 | 繊維の中心 | 記述 | 繊維の中心 | 直径 | |||
| 構造 | 光ファイバー | G.652 | 24 | G.652 | 0 | ||
| 中心 | SU | 1 | 繊維の中心 | 24 | 管の直径 | 3.60mm | |
| 第 1 層 | ワイヤーとして 27% | 6 | AA ワイヤー | 0 | ワイヤー直径 | 3.60mm | |
| 指定 | IEC、IEEE、DL/T 832-2003、および GB/T 7424.4-2003 の標準によって。 | ||||||
| 繊維: 反腐食ののりは中心のコンダクターの間で満ちて、それぞれは層になります。 | |||||||
| 外の lyaer の歪んだ方向は rightwards あります（Z 座礁） | |||||||
| ケーブルの直径: | 10.80mm | ||||||
| ケーブルの重量: | 391kg/KM | ||||||
| 断面区域: | 61mm2 | ||||||
| 区域として | 61.07mm2 | ||||||
| AA 区域 | 0.00mm2 | ||||||
| わずかな引張強さ（RTS） | 62.7kN | ||||||
| E- 係数 | 140.0kN/mm2 | ||||||
| 熱拡張の Coefficency | 13.4x10-6/℃ | ||||||
| Max.working の圧力（マット） （40% RTS） | 410.40N/mm2 | ||||||
| 毎日圧力 (EDS) （16%-25 RTS） | 164.2 | ~256.5N/mm2 | |||||
| 限られた特別な圧力（70% RTS） | 718.2N/mm2 | ||||||
| D.C の抵抗 | 1.060Ω/km | ||||||
| 短絡の流れ | （0.25s、20℃-200℃） | 10.1kA | |||||
| 短絡容量 12t | 25.5kA2S | ||||||
| Min.bending の半径 | 取付け | 270mm | |||||
| 操作 | 162mm | ||||||
| 引くことの重量の Raito | 16.4km | ||||||
| Tempreature の範囲 | 設置 tempreature | -10℃~+50℃ | |||||
| 配達および操作の tempreature | -40℃~+80℃ | ||||||
比較優位:
- Libo ケーブルは私達の操業区域の 340,000 平方メートルに 1994 年のそれに覆います確立されました。
- Libo ケーブルに安定した労働力があり、工学チーム、私達の生産および試験手順はすべて厳しく続きます ISO9000 の条件、および ISO14000 にです。
- Libo ケーブルは地方レベルの研究開発の中心が装備されています; 私達は OEM および ODM サービスを提供します。
